一、产品简介

JS-DP-N 系列水浸变送器是一款触点监测普通探头分体 式导轨安装的新型水浸变送器，主要用于探头触点处现场 是否有积水险情，其原理是变送器调幅激励水浸传感器， 一旦检测位置有水，激励信号变化反馈给变送器，由变送 器专用芯片对其进行放大、整形、比较、输出高低电平或 继电器告警。 ·变送器使用三端变压器隔离，配合水浸传感器无极性、 防氧化、防极化、防腐蚀..技术，极大程度提高 EMC 电 磁兼容性, 产品的可靠性和寿命。

----变送器主要用于通讯基站、精密机房、图书馆、宾馆、 饭店、仓库等一些需要对有积水状况进行监测和告警的场 所。

二、产品特点

---工业设计：标准导轨式安装，安全分体结构设计，密集 式预布接线，节省工程成本。

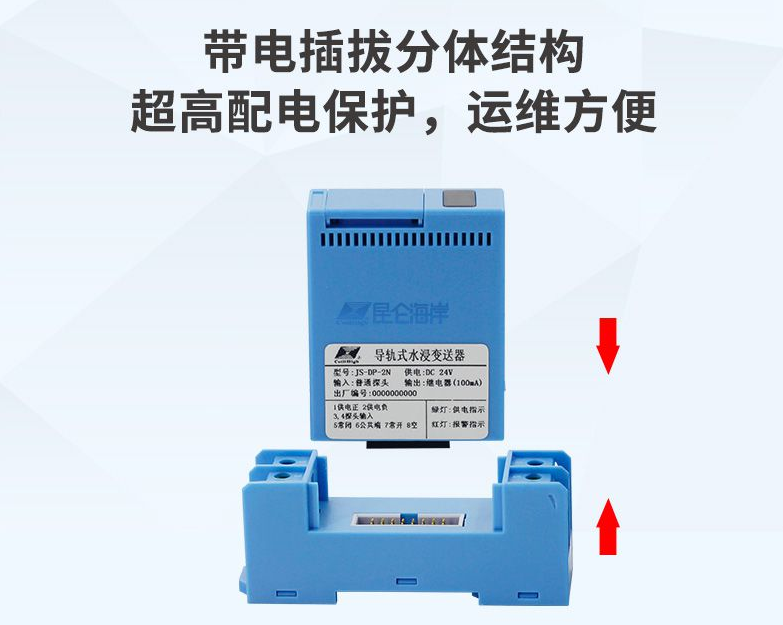

---带电插拔分体结构：超高配电保护，运维方便。

---隔离性高：电源，传感器输入，输出三端变压器隔离， 安全、可靠、不误报。

---灵敏度可调：根据现场漏水介质不同，灵敏度四档可调。

---..技术：水浸传感器需紧贴地面安装,无方向极性要 求，防氧化，防极化，防腐蚀设计。

---积水及时告警：快速响应，零延迟。

---普通探头或防护探头配套组合，可选多探头串联使用， 扩大监测范围。

三、技术参数

1. 供电电压：DC 24V (12V~36V)

2.工作温度：变送器 -20℃~60℃ 传感器 0℃~60℃

3.工作湿度：变送器 20%RH ~80%RH 传感器 0%RH ~95%RH

4. 误 报 率：＜100ppm

5. 静态功耗: 0.5W

6. 报警功耗.大：1.8W

7. 输出形式：继电器( 负载电流 1A) 高低电平输出：VL 为 0V ；VH 为 5V

8. 传感器：普通探头或防护探头

9. 灵敏度调节：避免空档位使用，出厂设置默认 2 档

   档位 1：0kΩ~4kΩ

   档位 2：0kΩ~10kΩ

   档位 3：0kΩ~22kΩ

   档位 4：0kΩ~300kΩ

注：（档位数字越大越容易报警, 档位大遇极少水即可 报警,同时也可能会产生误报）

10. 带载能力：继电器 ≤1A 高低电平 ≥100kΩ
